LG空調處理機組——產品結構特點
◆ 箱體及面板
機組箱體采用鋁合金框架。面板采用無冷橋設計，雙層三明治夾心結構，標準配置外層為彩鋼板，內層為優質鍍鋅鋼板。面板可有效防止冷量傳遞。面板內部采用聚氨脂現場發泡材料，發泡密度為45kg/m3。骨架與面板之間采用雙層密封材料進行密封，并通過專用夾板固定，密封材料良好的彈性和雙層密封設計可確保箱體無論在正壓或負壓條件下均具有良好的密封效果。
◆ 換熱器
表冷盤管采用無縫紫銅管及純鋁翅片經14MPa水壓脹管使銅管與翅片緊密結合而成，確保小的接觸熱阻以發揮的傳熱效率。盤管標準備有4排、6排可供選擇。
盤管電腦選型計算程序可在需求工況下對盤管的排數、片距、回路數等參數進行優化設計，以確保滿足實際使用需求。
◆ 風機
超薄吊頂式機組采用直聯傳動型外轉子風機，其它機組采用高效低噪離心風機。風機軸承選用名牌產品，具備自調心及自鎖緊功能。風機動平衡精度達到G4.0，大幅延長軸承的使用壽命。
電機采用三相鼠籠式交流電機，IP54防護等級，F(xiàn)級絕緣。電機置于風機段內部，并與風機通過專用防震墊共同置于減震支架上。電機底部設有調整裝置，可輕易調整皮帶松緊程度。
風機傳動標準采用V型皮帶傳動結構，并使用Taper Lock紫箍襯套的皮帶輪及進口窄V帶，窄V帶的寬斜面結構使其比普通V帶具有更高的傳動效率和使用壽命。
◆ 過濾器
采用初效尼龍網過濾器，阻力小且易于清洗。
◆ 水盤
表冷盤管下設有水盤，采用干式設計，保證冷凝水順利排放。水盤外部敷有PE保溫以阻止冷凝生成。
LG空調處理機組——機組左右式判斷
面向機組回風口，換熱器進、出水管在左側為左式，在右側為右式。

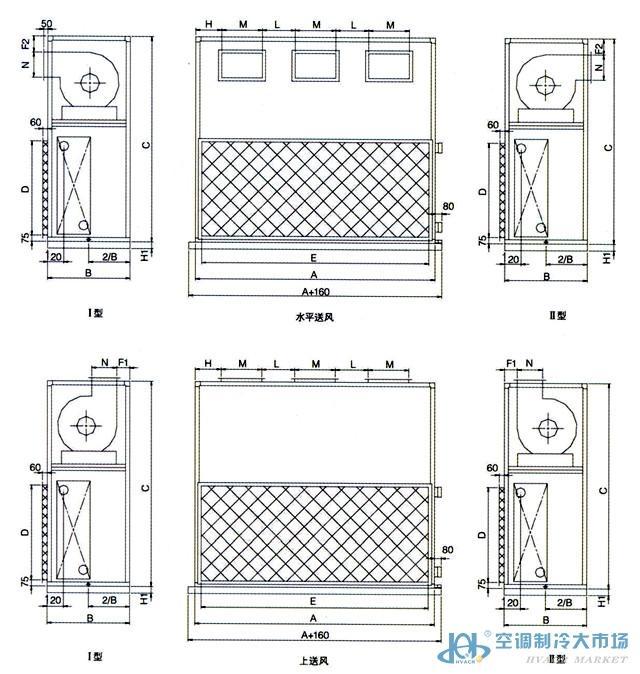

LG空調處理機組——立式機組尺寸圖表
LG空調處理機組——搬運
機組除吊孔或底座外，其它均為非承重部位，搬運時請注意不要損壞機組。
LG空調處理機組——安裝
機組安裝必須水平，臥式、立式機組必須安裝在水平、堅固的安裝基礎上；
進回水管須裝有閥門，以便調節水流量和檢修時切斷水源；凝水管出水口必須設置存水彎，

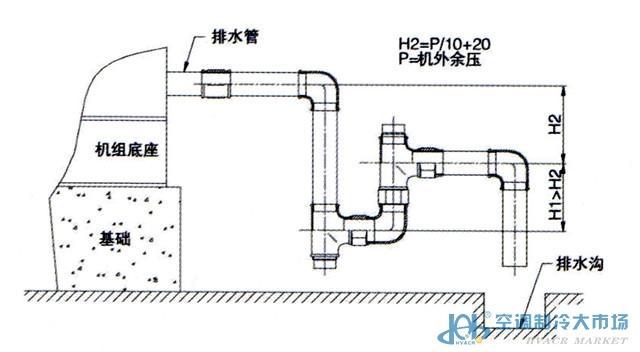

存水彎設置參考下圖：
機組四周，尤其是機組配管、接線、服務門及有回風口的側面應留有充分的空間，以便機組的安裝、維修及使用；機組不能承擔外接風管及水管的重量，機組與外界風管及水管之間應加裝軟接以防振動傳遞。
LG空調處理機組——接線及調試
電氣施工請按國家規范進行，機組須安裝接地線，電機應接在有過載保護的電源上。
調試機組前須檢查各閥門是否處在正常狀態、電源配線是否正確、風機運轉時轉向是否正確，確認后方可進行。
LG空調處理機組——維護及保養
空氣過濾器要根據使用場所定期進行進行檢查。
機組暫時不用時，應在熱交換器內充滿水，以減少管子的腐蝕；但在冬季應將水放凈，防止管子凍裂，如不能放凈可采取添加防凍液等措施來防止盤管凍裂。
機組運行2-3年應全面保養一歡，用化學方法清洗換熱器水管內部，除去水垢，用壓縮空氣或水沖洗熱交換器翅l片，減少阻力損失。應定期對風機軸承的潤滑情況和皮帶松緊程度進行檢查。
