水（地）源熱泵工作流程圖

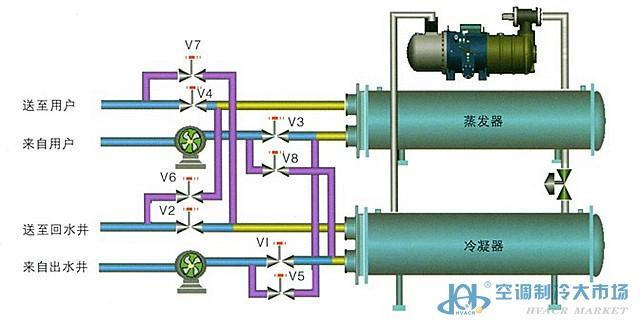

夏季制冷工況：V1/V2/V3/V4閥門打開,V5/V6/V7/V8閥門關閉。制冷時,水源為機組的排熱源,制冷劑
在蒸發器內吸熱蒸發,制冷7攝氏度冷水送至房間,制冷機經壓縮機成高溫高壓的氣體后計入冷凝器,由
井水帶走熱量排至井中。
冬季制冷工況：V1/V2/V3/V4閥門關閉,V5/V6/V7/V8閥門打開。制熱時,水源為機組的排熱源,制冷劑
在蒸發器內吸熱蒸發,井水回灌井中,制冷機經壓縮機成高溫高壓的氣體后計入冷凝器,加熱循環水,制取
45-50攝氏度的熱水。
水（地）源熱泵的各種工況
型號指示

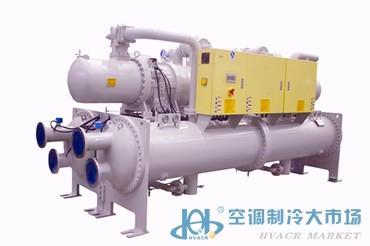

SHF-150SBSLx-3YS：表示由樂金空調（山東）有限公司生產的單壓縮機螺桿式低溫水（地）源熱泵機組,制冷劑為R22,機組名義制冷量為150USRT.
SHF-3100DASMx-3YS-T：表示由樂金空調（山東）有限公司生產的雙壓縮機螺桿式中溫水(地）源熱泵機組,設計序號為T,制冷劑為R134a,機組名義制冷量為310USRT。
水（地）源熱泵機組的特點
★綠色環保
供熱時可代替鍋爐房系統,無燃燒過程,避免了排煙污染,供冷時省去了冷卻塔,避免了冷卻塔噪音及霉菌污染,使環境更加潔凈優美。
★安全高效
無燃燒設備,從而不存在爆炸,燃燒的隱患。水源水溫一年四季基本恒定,略高于該地區的年平均空氣溫度,使得熱泵無論在制冷或制熱工況下均處于高效率點。
★節水節能
以水為載體,吸收或向其釋放熱量,從而達到供暖或制冷的作用,既不用消耗水資源,也不會對其造成污染。冬季,投入1 KW電能,可得到5KW左右的熱能,夏季,投入1KW電能,可得到5KW以上的冷量,能源利用效率為電采暖方式的3-4倍以上。多數機組達到國家節能標準。
★利用范圍廣泛
可利用地下水,地表水,土壤,生活廢水,工業廢水,江河湖泊及各種余熱排水。
★一機多用
采用熱泵技術,在保證夏季制冷冬季制熱的同時,還可以提供生活熱水。
★新型壓縮機
采用新一代螺桿壓縮機,擁有的壓縮比,減少因壓縮比差異產生的能量損失,使機組始終保持在高效COP下工作。
★高效換熱管
采用新一代的Turbo-B-IV和Turbo-C- III高效換熱管,以及低磷的P1材質,使得換熱系數大大提高,雙槽形管板孔設計和先進的脹管技術．使結構密封更加可靠,避免相互滲透。
★主輔機自動平衡
主輔機自動平衡運行,使雙機頭機組壓縮機使用均衡,延長了整機的使用壽命。
★滿足用戶特殊需求
除標準型號機組外,根據用戶的需求,可以提供不同工況下運行的機組。
★投資費用低
由于一機多用省去了冷卻塔,鍋爐及其配套設施,大大降低用戶的投資費用。
★產品經過嚴格測試
每臺機組都經過嚴格檢測,各項指標均優于國際標準規定的檢測要求才準許出廠。
全自動專用控制器
★控制器可以根據負荷需求,自動調節壓縮機的加減載和啟停,使機組保持高效低耗運轉,并實時監測機組各個控制點的狀態,做到智能化控制及安全保護；
★專用的控制器擁有極佳的匹配性；
★可隨時根據市場的需要,進行軟件的升級。
無人值守,自動安裝
LG水（地）源熱泵機組具有獨特的時間表操作功能,能根據不同時間的不同溫度進行機組不同負荷的控制,確保機組的工作狀況和環境溫度達到的配合,運行無人值守！
躲避運行邏輯
為了保證機組穩定可靠的運行,減少機組故障保護停機次數,LG對機組溫度,壓力,電流等都以模擬量信號進行采集,因而可為用戶提供值限定功能,對機組運行的電流,溫度及壓力等在故障設定點之前進行必要控制,保證其值穩定在合理范圍,避免了故障發生。
遠程通訊功能
★板載通訊接口,包括基于KNX(EIB)的過程總線,Modbus RTU(RS485),Ethernet,Modem；
★支持BACnet lP. BACnet MS/TP. LONI\ Modbus\ AWM(Advanced Web Module)及M-Bus協議標準。
★HMI@Web功能,簡單方便實現遠程監控。
外圍設備聯控
★外圍設備聯控功能,對制冷機所使用的外圍設備冷卻水泵,
冷水泵等進行聯動控制；
★當外圍相關附屬設備發生故障時,通過監控系統時間
了解故障狀態,以便迅速做出反應。
機組性能曲線
制冷工況：

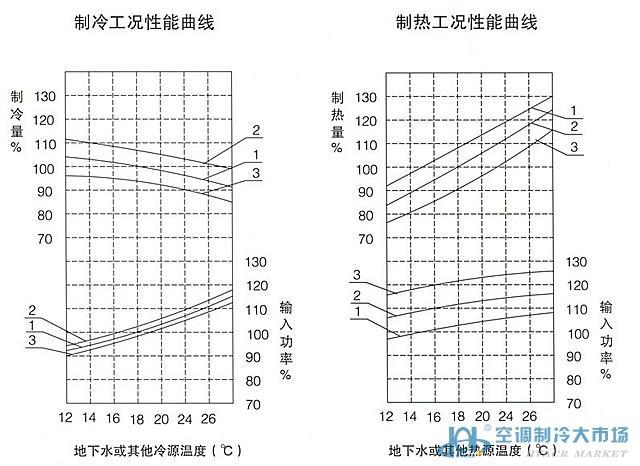

曲線1,2,3分別為冷水出水溫度 7,5,9℃。
注：
1,地下水名義制冷工況條件下,性能參數為100%；
2．曲線是以水源側溫差取1 1℃時計算的, 如果溫差變化應作相應調整,如：水源側 進水溫度為1 5℃,出水溫度為23℃,進出水溫差為8℃,則應按12℃時對應的工況。
制冷工況：
曲線1,2,3分別為冷水出水溫度 45,50,55℃。
注：
1.地下水名義制冷工況條件下,性能參數為100%；
2.2．曲線是以水源側溫差取1 1℃時計算的, 如果溫差變化應作相應調整,如：水源側 進水溫度為1 5℃,出水溫度為6℃,進出水溫差為9℃,則應按14℃時對應的工況。
