LG商用中央空調主要特點
風冷渦旋式冷水（熱泵）機組是我公司為賓館、醫院、影劇院、體育館，娛樂中心、商業大廈、寫字樓、工礦企業等
場所開發設計的中央空調產品，它可以安裝于屋頂或室外庭院，不需專用機房和冷卻塔。該產品吸取了國內外同類產品
之精華，著眼于空調發展的未來，是新世紀空調精品。
1、商用中央空調節能產品，高效可靠
采用高效優質部件，系統優化設計，該產品取得國家節能認證，能效比高達3.290
2、整機專利
風冷渦旋式冷水（熱泵）機組
■業內簡系統流程
熱泵機組取消單向閥，采用特有雙向膨脹閥節流技術，使得系統流程大為簡化，既降低了系統阻力，提高了性能，又
減少了泄漏隱患，機組運行穩定可靠。
●獨特平衡罐設計
專用的平衡罐可平衡冷熱工作時的制冷劑用量，只有一個接口，容積小，充注量少，融霜時可以快速提升系統低壓，增大
流量，高效融霜。
■業內緊湊結構
在簡化系統流程的基礎上實現業內緊湊的設計，單位冷量占地面積比業內同類產品小30-50%，重量輕，體積小，大
大節省了用戶寶貴的建筑空間。
3、專利均分型蒸發器
專利設計的高效U形管殼管式換熱器，分液均勻，回油可靠，換熱效率高，質量穩定，維護方便。
4、精湛的設計和制造
模塊化結構，獨立工作回路，齊全的保護功能，先進工藝設備，完備檢測設施，確保機組質量穩定可靠。
5、商用中央空調操作簡單、安全
機組主控設備選用專用微電腦控制器，參數設置、查詢方便，操作簡單。機組運行、能量調節、自我保護均實現全自動
監控，只需接通水系統和電源即可授入使用o
6、網絡通訊功能
模塊控制器全部通用RS485通訊總線連接，網絡上的控制器可以采用星形連接，也可采用串形連接。每只控制器均可以
單獨工作，也可以多個控制器組合工作。文本顯示器自動檢測所有在線單元。
7、商用中央空調部分負荷功能，節能顯著
在部分負荷時，機組能以模塊單元步進的方式調節能量的輸出，使之與負荷處于匹配狀態，節能顯著，同時機組具
有壓縮機磨損均衡和制熱除霜時的不間斷供熱功能。
8、商用中央空調產品質量可靠
每臺機組嚴格按國家標準規定的檢測項目，通過由合肥通用機械研究院設計制造的全性能測試臺檢測，各項性能指標均
達到或優于國家標準規定的要求，才準予出廠。
9、環保制冷劑（可選）
可選R407C環保制冷劑，其臭氧耗損系數為零，安全無毒不可燃，符合環保要求。
1 0、商用中央空調鋁合金框架機組（可選）
根據客戶需要，還可提供優質鋁型材結合不銹鋼的框架結構型式，防腐防銹能力強，特別適合于在沿海等高潮地區使用o
1 1、機組能夠實現智能化霜

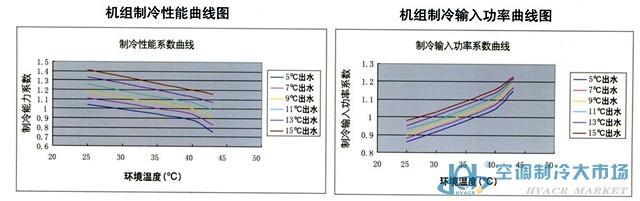

LG中央空調機組性能曲線

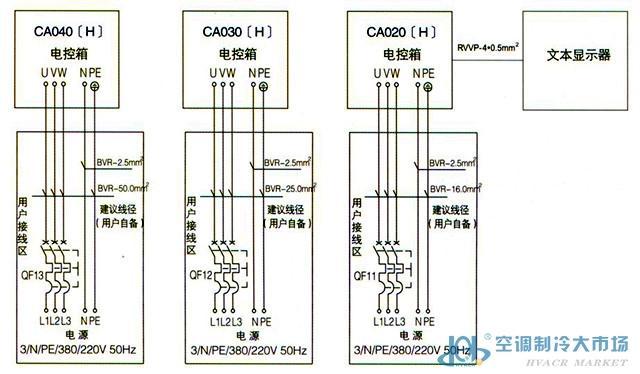

LG中央空調機組配線
1)每個模塊電源進線方式完全相同，者D必須單獨配置電源進線和空氣開關。多路電源進線不能共用一個空氣開關0 040基本模塊建議
配線50mm2，030基本模塊建議配線25mm2，020基本模塊建議配線16mm20
如：CA070[H]機組，共有1個040基本模塊、1個030基本模塊，則應配置1路50mm2電源進線、1路25mm2電源進線和2個空氣開關。
2)用戶自行配備空氣開關以及空氣開關至機組的五芯電纜線，并負責將每路電源進線分別接入機組各個電控箱。
3)空氣開關額定電流值應略大于機組技術參數表中運行電流，且為熱磁脫扣特性。模塊運行電流：
CA040[H]為105A，CA030[H]為72A，CA020[H]為48A。建議CA040[H]模塊配置空開額定電流為125A．C030[H)模塊
配置空開額定電流為90A，CA020[H]模塊配置空開額定電流為63Ao
4)文本顯示器用于日常開關機組，由用戶自行指定安裝位置，但距離機組應小于50mo
5)文本顯示器與機組之間的四芯屏蔽電纜線由用戶預埋，電纜線型號：RWP一4x0.5mm2。
LG中央空調安裝須知
空調機組安裝前應仔細閱讀下列說明， 以避免不必要的損害：
★機組在搬運移動時應盡量保持水平，切勿傾斜30度以上，吊具上部應有支撐桿（見吊裝示意圖），以免傷及設備；
★機組可安裝于屋頂或室外庭院，且支撐面須有足夠的強度，能承受機組運行時的重量；
★機組不應安裝在灰塵大、污物多、有腐蝕性氣體和濕度大的場合；
★機組安裝場合須留有足夠的空間（前后左右各1.5米以上）以供散熱和方便維修人員進出；
★機組就位時，應將防震軟墊放于機組底框下，調整機組成水平后方可緊固底腳螺栓；
★機組應盡量避免日曬、雨淋，建議加蓋防雨防曬棚，但應保證出風口上方有3米以上的空間，以利空氣的流通；
★空調系統水管路安裝、保溫，應由專業人員設計指導、并執行暖通空調安裝規范的相應規定：
★外部水管路系統必須安裝防震軟接頭、過濾器、電子除垢儀、止逆閥、排水閥、排氣閥、截止閥、膨脹水箱（見下圖）；膨脹水箱應安
裝在高于系統處1—1.5米：水箱容量約為整個系統水量的1/10；排氣閥應安裝在系統處與膨脹水箱之間；冷凍水管路系統
和膨脹水箱應作保溫處理：
★水泵與機組、水泵與系統水管路應采用防震軟接頭連接，同時管道和水泵要自設支架，以避免機組受力；
★系統水管路沖洗和保溫要在管道與機組連接前進行，嚴禁在未沖洗干凈前進行管道和機組連接；
★根據機組實際安裝位置的高度，應考慮避雷。
LG中央空調使用說明
用戶在次開機前，請仔細閱讀產品使用說明書，并按照使用說明書規定的步驟依次操作，以確保安全： 同時建議在本公司調試工程
師指導下進行次開機操作。
開機操作前必須做好以下工作：
★按照要求，接好全部供電電纜與外部供電控制設備：
★將機組通電以便預熱潤滑油，時間不少于1 2小時；
震檢查末端設備運轉是否正常：
★開啟水泵，確認運轉方向，檢查永系統是否正常；
★檢查膨脹水箱的水源，打開排氣閥，排盡管道內空氣：
★檢查壓縮機和風機運轉方向是否正確：
★在主回路斷電的情況下，進行試運轉，檢查動作順序是否正常：
★按需要設置制冷（熱）運行模式。
以上各項工作完成后， 既可接通主電源并開啟空調主機：待水溫達到要求后，就可啟動末端設備進入正常供冷（熱）運行：機組一旦調
試完畢并投入正常運行后，必須保持其電源相序不變。
